BIM＋智慧建造

瀏覽：作者：admin 來源：未知時間：2025-04-22 17:40:07 分類：智慧建造

一、基于BIM技術的裝配式綜合施工技術：樓層管道裝配式施工

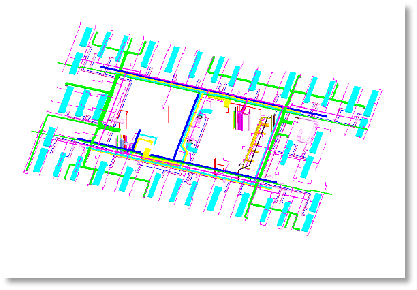

1、模型創建及二次深化

根據廠家提供各類閥門、管件相關參數及設計要求。創建各類構件參數化族。然后根據各專業圖紙創建Revit模型

2、現場結構校核

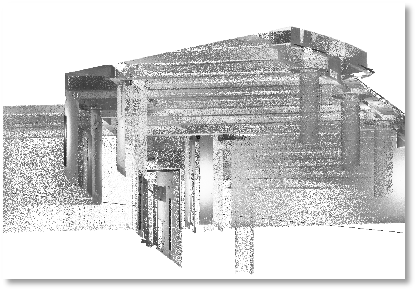

運用三維掃描技術，生成現場結構、建筑點云模型，與Revit建筑、結構模型進行對比，根據調整后建筑、結構模型，對機電模型進行糾偏，從而消除結構施工偏差對管綜的影響。

3、管段拆分編號

根據不同專業的施工工藝、材料特性、運輸方式等因素，對深化管綜模型進行模塊劃分，并轉化為預制加工模型，導出預制加工模型圖紙。

4、綜合支吊架設置

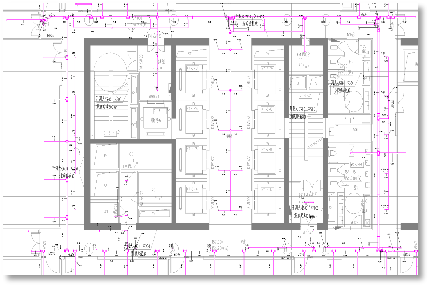

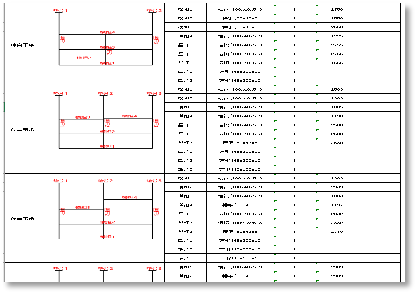

在相應位置設置綜合支吊架。利用magicad對綜合支吊架進行受力驗算，在確保施工質量及安全的前提下選擇合適的支吊架規格。對每處支吊架進行編號，導出平面定位圖及支吊架加工料單。

5.、預制化加工

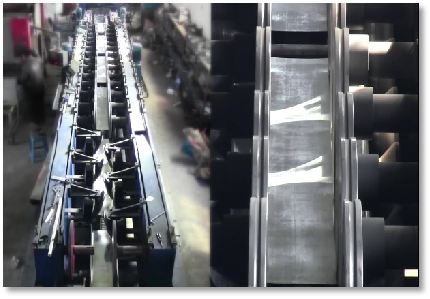

基于加工數據，按照模塊編號順序逐個模塊進行加工。

對加工完成的產品，進行質量檢測后，在相應位置張貼二維碼。然后按照進場順序合理存放。

6、現場裝配施工

對現場施工技術人員進行交底，根據施工方案，按照模塊安裝圖和模塊吊裝方案進行管道的拼裝，并按模塊進行吊裝作業。

二、基于BIM技術的地下站房機房裝配式施工：裝配式機房

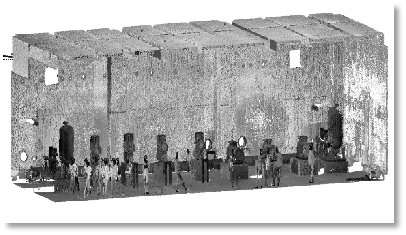

1.三維掃描獲取現場結構及預留套管信息

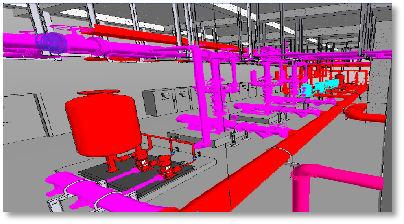

2.根據現場采集信息、設備閥門尺寸信息對模型進行優化排版

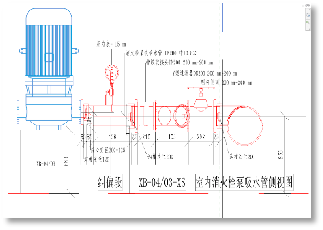

3.對管段進行預制拆分并導出材料表及加工清單

4.加工并根據編號清單對應每個模塊張貼二維碼

5.根據施工組織方案，分專業分模塊運輸至現場

6.根據裝配圖紙現場拼裝
